Budowę domu często rozpoczyna się w wyobraźni od wyboru projektu, układu pomieszczeń i wyglądu elewacji. Tymczasem jedna z najważniejszych decyzji zapada znacznie wcześniej – pod powierzchnią działki. To właśnie właściwości gruntu i poziom wód gruntowych mają wpływ na sposób posadowienia budynku, konstrukcję fundamentów, zakres izolacji oraz organizację robót ziemnych.
Nawet atrakcyjnie położona parcela może skrywać grunty słabonośne, niekontrolowane nasypy, warstwy organiczne albo wysoko położone zwierciadło wody. Dlatego badania geotechniczne gruntu przed budową domu nie powinny być traktowane jako zbędny formalny załącznik. Są źródłem informacji, dzięki którym projektant może dopasować fundament do rzeczywistych warunków działki, zamiast opierać się na przypuszczeniach.
Dlaczego badanie gruntu pod budowę domu jest tak ważne?
Fundament przekazuje obciążenia budynku na podłoże. Aby robił to bezpiecznie, projektant musi wiedzieć, z jakimi warstwami gruntu ma do czynienia, jaka jest ich nośność i podatność na odkształcenia oraz na jakiej głębokości może występować woda gruntowa.
Rozpoznanie podłoża pomaga odpowiedzieć między innymi na następujące pytania:
- jakie grunty znajdują się w miejscu planowanej inwestycji;
- czy podłoże jest jednorodne;
- czy występują grunty organiczne, słabonośne lub nasypy niekontrolowane;
- na jakiej głębokości znajduje się zwierciadło wód gruntowych;
- czy możliwe jest wykonanie tradycyjnych ław fundamentowych;
- czy należy rozważyć płytę fundamentową, wymianę gruntu lub jego wzmocnienie;
- jak zabezpieczyć wykop i fundamenty przed działaniem wody;
- jakie wartości parametrów gruntu powinien przyjąć konstruktor.
Obowiązujące rozporządzenie wskazuje, że ustalanie geotechnicznych warunków posadowienia obejmuje między innymi określenie nośności i przemieszczeń podłoża, ocenę stateczności, analizę oddziaływania wód gruntowych oraz wybór sposobu wzmacniania gruntu.
Brak rozpoznania warunków gruntowo-wodnych zwiększa ryzyko błędnego doboru fundamentów. Konsekwencją mogą być nierównomierne osiadanie budynku, pęknięcia ścian, problemy z hydroizolacją, zawilgocenie części podziemnych albo konieczność wprowadzania kosztownych zmian już po rozpoczęciu robót.
Badania geotechniczne gruntu – co właściwie jest sprawdzane?
Zakres badań zawsze powinien być dopasowany do rodzaju inwestycji oraz stopnia skomplikowania warunków gruntowych. Nie istnieje jedna liczba odwiertów ani jedna głębokość badań odpowiednia dla każdej działki i każdego budynku. Rozporządzenie uzależnia zakres rozpoznania od kategorii geotechnicznej obiektu, jego konstrukcji oraz przewidywanych warunków podłoża.
W praktyce badanie geotechniczne działki może obejmować:

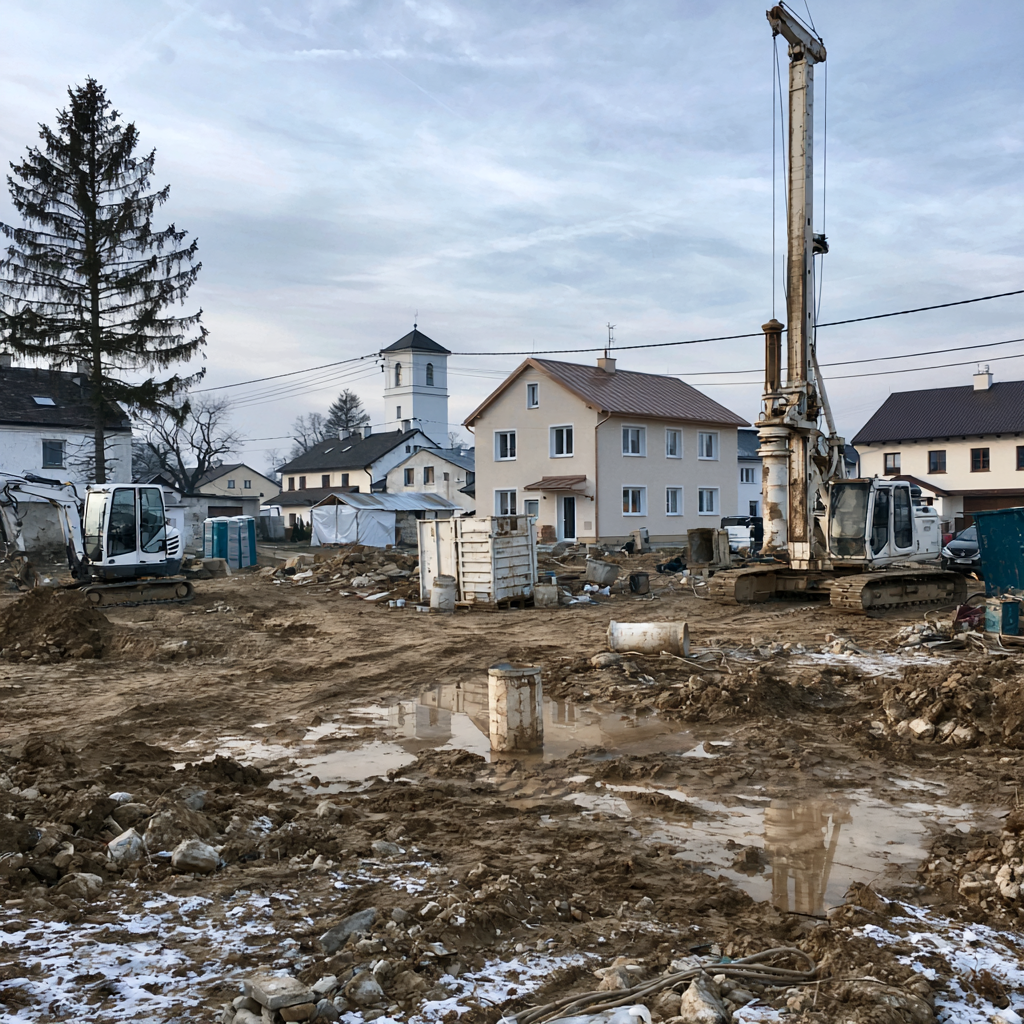

- wiercenia geotechniczne;
- sondowania statyczne lub dynamiczne;
- pobieranie próbek gruntu;
- analizę makroskopową gruntu;
- badania laboratoryjne;
- pomiary i obserwacje poziomu wód gruntowych;
- dodatkowe badania, na przykład geofizyczne lub badania zanieczyszczenia podłoża.
W przypadku prostych inwestycji zakres prac może być stosunkowo niewielki. Przy większych obiektach, niejednorodnym podłożu, głębokich wykopach albo trudnych warunkach wodnych konieczne jest bardziej szczegółowe rozpoznanie.
Dla obiektów drugiej i trzeciej kategorii geotechnicznej badania mogą obejmować określenie takich parametrów jak kąt tarcia wewnętrznego, spójność, wytrzymałość gruntu na ścinanie czy moduł odkształcenia. Parametry te mogą być ustalane na podstawie badań terenowych i laboratoryjnych.
Warunki gruntowo-wodne – czego można dowiedzieć się z badań?
Rezultatem prac terenowych nie jest wyłącznie informacja, że na działce znajduje się piasek albo glina. Ważne jest również rozpoznanie układu poszczególnych warstw, ich miąższości, stanu, zagęszczenia, wilgotności i zmienności.
| Element rozpoznania | Znaczenie dla budowy |
|---|---|
| Rodzaj gruntu | Pomaga ocenić sposób zachowania podłoża pod obciążeniem |
| Układ warstw | Umożliwia wykrycie słabszych przewarstwień i niejednorodności |
| Parametry geotechniczne | Są wykorzystywane do obliczenia nośności i osiadania podłoża |
| Poziom wód gruntowych | Wpływa na prowadzenie wykopu, izolację i możliwość wykonania piwnicy |
| Grunty organiczne i słabonośne | Mogą wymagać wymiany, wzmocnienia lub innego sposobu posadowienia |
| Nasypy niekontrolowane | Ich skład i stopień zagęszczenia mogą być trudne do przewidzenia |
| Zjawiska geologiczne | Mogą wpływać na stateczność terenu i bezpieczeństwo inwestycji |
Szczególnie istotne są grunty niejednorodne, organiczne i słabonośne oraz nasypy wykonane bez kontroli zagęszczenia. Zgodnie z przepisami ich występowanie może oznaczać, że warunków gruntowych nie należy klasyfikować jako prostych. Podobnie jest wtedy, gdy zwierciadło wód gruntowych znajduje się na poziomie planowanego posadowienia lub powyżej niego.
Poziom wód gruntowych a fundamenty budynku
Woda gruntowa może wpływać zarówno na etap budowy, jak i na późniejszą eksploatację domu. Wysoki poziom wód gruntowych utrudnia wykonanie wykopów, może wymagać czasowego odwodnienia i zwiększa znaczenie prawidłowo zaprojektowanej hydroizolacji.
Pojedynczy pomiar nie zawsze pokazuje najwyższy możliwy poziom wody. Zwierciadło wód gruntowych może zmieniać się w zależności od pory roku, opadów, roztopów, warunków lokalnych oraz przekształceń terenu. Wyniki badań należy więc analizować razem z danymi archiwalnymi, informacjami o otoczeniu i doświadczeniem projektanta.
Przepisy wymagają, aby w ramach ustalania warunków posadowienia oceniono wzajemne oddziaływanie wód gruntowych i obiektu. Projekt geotechniczny może również określać szkodliwość oddziaływania wody na budynek oraz sposoby przeciwdziałania zagrożeniom.
Informacja o wodzie gruntowej ma znaczenie między innymi przy:
- ustalaniu poziomu posadowienia budynku;
- projektowaniu izolacji przeciwwilgociowej lub przeciwwodnej;
- podejmowaniu decyzji o wykonaniu piwnicy;
- planowaniu odwodnienia wykopu;
- projektowaniu drenażu, jeżeli jest on uzasadniony i możliwy do wykonania;
- zabezpieczeniu konstrukcji przed wyporem wody.
Opinia geotechniczna, dokumentacja badań podłoża i projekt geotechniczny
Określenia używane w dokumentacji budowlanej bywają ze sobą mylone. Tymczasem przepisy rozróżniają kilka opracowań.
Opinia geotechniczna określa przydatność gruntów na potrzeby budownictwa i wskazuje kategorię geotechniczną obiektu. Sporządza się ją dla obiektów należących do wszystkich kategorii geotechnicznych.
Dokumentacja badań podłoża gruntowego zawiera opis zastosowanych metod, wyniki badań terenowych i laboratoryjnych, ich interpretację, model geologiczny oraz wartości danych geotechnicznych dla wydzielonych warstw podłoża.
Projekt geotechniczny obejmuje między innymi obliczeniowe parametry gruntu, model podłoża, obliczenia nośności i osiadania, ocenę stateczności oraz informacje niezbędne do zaprojektowania fundamentów.
Dla obiektów drugiej i trzeciej kategorii geotechnicznej opracowuje się – poza opinią – dokumentację badań podłoża gruntowego i projekt geotechniczny. W trzeciej kategorii, a także w drugiej kategorii przy złożonych warunkach gruntowych, wymagana jest dodatkowo dokumentacja geologiczno-inżynierska sporządzana zgodnie z Prawem geologicznym i górniczym.
Kategoria geotechniczna domu jednorodzinnego – ważne rozróżnienie
Często można spotkać się ze stwierdzeniem, że każdy dom jednorodzinny należy do pierwszej kategorii geotechnicznej. Jest to zbyt daleko idące uproszczenie.
Pierwsza kategoria może obejmować jedno- lub dwukondygnacyjne budynki mieszkalne, ale tylko wtedy, gdy są to niewielkie obiekty o prostym schemacie konstrukcyjnym, posadawiane w prostych warunkach gruntowych. Gdy podłoże jest niejednorodne, pojawiają się grunty słabonośne, nasypy niekontrolowane albo wysoki poziom wód gruntowych, klasyfikacja inwestycji może być inna.
Kategorię geotechniczną ustala projektant obiektu na podstawie wyników badań gruntu. Zakres badań powinien zostać uzgodniony ze specjalistą wykonującym prace geotechniczne. Jeżeli w trakcie robót zostaną stwierdzone warunki inne niż przyjęte wcześniej, projektant powinien ponownie ocenić kategorię geotechniczną.
Jak wyniki badań wpływają na wybór fundamentów?
Wynik badań geotechnicznych nie powinien automatycznie prowadzić do wyboru jednego określonego rozwiązania. Ostateczną decyzję podejmuje projektant konstrukcji, analizując podłoże, obciążenia budynku, jego geometrię oraz opłacalność poszczególnych technologii.
W zależności od warunków może zostać zaprojektowane:
- posadowienie na ławach i stopach fundamentowych;
- posadowienie na płycie fundamentowej;
- lokalna lub pełna wymiana słabego gruntu;
- zagęszczenie albo wzmocnienie podłoża;
- posadowienie pośrednie, na przykład na palach lub mikropalach;
- odpowiedni system odwodnienia i zabezpieczenia wykopu.
Płyta fundamentowa bywa stosowana na gruntach słabszych lub niejednorodnych w celu ograniczenia skutków nierównomiernego osiadania, natomiast fundamenty palowe umożliwiają przekazywanie obciążeń na głębiej położone warstwy nośne lub przez tarcie wzdłuż pobocznicy pala. Nie oznacza to jednak, że jedno z tych rozwiązań jest uniwersalnie najlepsze. Dobór fundamentu zawsze powinien wynikać z obliczeń i warunków konkretnej inwestycji.
Kiedy najlepiej wykonać badania geotechniczne działki?
Najwięcej korzyści przynosi przeprowadzenie badań przed ostatecznym opracowaniem konstrukcji budynku. Dzięki temu wyniki można uwzględnić podczas projektowania, a nie dopiero na etapie wykonywania wykopów.
Wczesne rozpoznanie podłoża jest szczególnie ważne, gdy:
- działka znajduje się w obniżeniu terenu lub niedaleko cieku wodnego;
- w sąsiedztwie występują podmokłe obszary;
- teren był wcześniej zabudowany, zasypywany albo użytkowany przemysłowo;
- planowany jest budynek podpiwniczony;
- działka znajduje się na skarpie;
- na sąsiednich budynkach widoczne są pęknięcia;
- lokalne warunki geologiczne są zmienne;
- planowana inwestycja powoduje duże obciążenia podłoża.
Mapy geologiczne i materiały archiwalne są wartościowym źródłem informacji wstępnych, lecz nie zastępują badań wykonanych w miejscu projektowanego budynku. Warstwy gruntu mogą zmieniać się nawet w granicach jednej działki, zwłaszcza na terenach przekształconych przez człowieka.
Najczęstsze błędy popełniane przed wykonaniem fundamentów
Jednym z podstawowych błędów jest zamawianie badań bez przekazania specjaliście informacji o lokalizacji i charakterystyce planowanego domu. Aby właściwie zaplanować punkty badawcze i ich głębokość, trzeba znać przynajmniej przybliżony obrys budynku, liczbę kondygnacji, przewidywany poziom posadowienia oraz informację o planowanej piwnicy.
Problematyczne może być również:
- opieranie projektu wyłącznie na badaniach wykonanych na sąsiedniej działce;
- traktowanie ogólnych map geologicznych jako pełnego rozpoznania parceli;
- wykonywanie zbyt płytkich badań niedostosowanych do strefy oddziaływania fundamentów;
- pomijanie informacji o nasypach, dawnych wykopach lub zbiornikach;
- ignorowanie wody pojawiającej się w otworach badawczych;
- wybieranie rodzaju fundamentu przed otrzymaniem wyników;
- rozpoczynanie wykopów bez analizy zaleceń geotechnicznych.
Same badania nie zastępują projektu konstrukcyjnego. Dostarczają jednak danych, bez których zaprojektowanie bezpiecznego i ekonomicznego posadowienia może być znacznie trudniejsze.
Podsumowanie: zanim powstanie fundament, trzeba poznać grunt
Badania geotechniczne gruntu są jednym z najważniejszych etapów przygotowania inwestycji. Pozwalają rozpoznać rodzaj i układ warstw podłoża, ustalić poziom wód gruntowych, określić parametry potrzebne do obliczeń oraz dobrać właściwy sposób posadowienia budynku.
Wiedza o gruncie nie zawsze prowadzi do zastosowania droższych fundamentów. Niekiedy potwierdza, że warunki są proste i możliwe jest wykorzystanie standardowych rozwiązań. W innych przypadkach odpowiednio wcześnie ujawnia problem, który można uwzględnić w projekcie, zanim stanie się kosztowną niespodzianką na placu budowy.
Zasada jest więc prosta: najpierw należy rozpoznać grunt, a dopiero później projektować fundament. To kolejność, która zwiększa bezpieczeństwo inwestycji i pozwala podejmować decyzje na podstawie rzeczywistych danych, a nie przypuszczeń.
